통합계측 시스템
Project Information
ALL IN ONE COMPACT
진동, RPM, 응력, 소음, 온도, 전류 등의 항목을 하나의 장비로 통합하여 모니터링 및 데이터 저장하는 시스템
프로젝트정보
- 1. 각 항목에 대한 SENSOR BOX 설치
- 2. 간편하게 센서 연결 후 DATA 확인 가능
Project Information
PC RECORDER
시료 별 전류 사용량을 실시간으로 측정, 모니터링 시스템(32ch/40ch)
프로젝트정보
- 전류측정 센서 및 Data Acquisition system으로 데이터 수집
- 전용소프트웨어를 통해 실시간, 장시간 데이터 모니터링 및 분석
Project Information
SLIDACS+POWER METER
전원 장치 + 파워미터 (1P3W) + 레코더
프로젝트정보
- 1P 2W, 1P 3W 제품 전원 공급, 전원 측정 및 온도 측정 장비
- 소프트웨어를 통해 통합 모니터링 및 분석
Project Information
성능평가 시스템
전압, 전류, 전력, 주파수, 온도의 데이터에 대해 그래프로 나타내어 데이터 변화 및 현재값을 모니터링 및 분석하는 시스템
프로젝트정보
- 1. 측정데이터 그래프 모니터링
- 2. 데이터 분석
- 3. 측정 데이터 디지털 모니터링
다이나모 시스템
Project Information
자동차 분야
전기차용 고속 구동모터 및 제어인버터의 효율 및 성능, 특성, 내구성 평가 및 배터리의 성능, 특성 분석이 가능한 종합적인 평가시스템 구축, 또한 자동차에 사용되는 다양한 모터 및 알터네이터의 성능, 특성 평가를 위한 시험시스템 구축
사업명
- 소형 EV 구동용 모터 성능 시험기
사양
- 부하시스템 (Motor_61kW,333Nm,max10,000rpm) Siemens Driver
Project Information
항공 분야
드론 및 무인항공기의 추진모터, 항공기용 발전기의 성능평가가 가능한 시험베드의 설계 및 제작
사업명
- 항공기용 발전기 시험기
사양
- 부하시스템 (Motor_135kW, 1,882Nm, max 30,000rpm)
Project Information
조선 분야
선박용 전기추진시스템의 핵심부품인 추진모터 및 인버터, 배터리 등의 효율이나 성능을 측정하여 신뢰성을 평가하고 인증이 가능한 시스템의 설계 및 구축
사업명
- 750kW급 액추에이터 신뢰성 인증 시험기
사양
- Motor_AKH 750kW, Siemens Driver, WT3000E 전력분석계
Project Information
로봇 분야
산업용 협동로봇, 웨어러블 로봇에 사용되는 고성능 정밀 엑츄에이터 및 구동모터, 감속기 개발에 필요한 각도전달오차, 백래쉬 등의 특성 분석 외 성능, 내구성 시험이 가능한 시험시스템 구축
사업명
- 고정밀 로봇 감속기 성능시험 다이나모 시스템
사양
- 부하시스템, 기어박스, 베어링유닛, 테스트베드, 전력분석계
Project Information
일반산업 분야
엘리베이터, 펌프, 가전기기 등 다양한 산업분야에서 사용되는 AC모터 및 DC모터, 엑츄에이터, 정밀 감속기의 성능 및 신뢰성, 내구성, 환경 시험을 실시하여 제품의 고장진단 및 수명예측 시스템 제작
사업명
- 고장진단 수명예측 데모용 장비제작
사양
- Motor_510kW,100Nm, DAQ 1ms 이내
시험센터
Project Information
4.3 kW 다이나모
4.3 kW 다이나모
- - 3축 조절 가능
- - 모터, 인버터 성능 평가
- - 전압, 전류, 전력, 속도, 토크, 모터 효율 및 인버터 효율 측정 등
시험 가능 범위
- 시료 모터 기준 50 N·m, 9000 r/min 이하
주요 시험 분야
- 기계, 향공, 드론, 방산, 로봇, 자동차, 선박 등
※ 전력 분석기 최대 3ch / 전류센서 최대 200 A 측정 / DC Power Supply (최대 30 kW, 500 V, 180 A) 제공 가능
Project Information
6.5 kW 다이나모
6.5 kW 다이나모
- - 단축 조절 고속 모터용 다이나모
- - 모터, 인버터 성능 평가
- - 전압, 전류, 전력, 속도, 토크, 모터 효율 및 인버터 효율 측정 등
시험 가능 범위
- 시료 모터 기준 10 N·m, 24 000 r/min 이하
주요 시험 분야
- 기계, 향공, 드론, 방산, 로봇, 자동차, 선박 등
※ 전력 분석기 최대 3ch / 전류센서 최대 200 A 측정 / DC Power Supply (최대 30 kW, 500 V, 180 A) 제공 가능
Project Information
10 kW 다이나모
10 kW 다이나모
- - 단축 조절
- - 모터, 인버터 성능 평가
- - 전압, 전류, 전력, 속도, 토크, 모터 효율 및 인버터 효율 측정 등
시험 가능 범위
- 시료 모터 기준 20 N·m, 9000 r/min 이하
주요 시험 분야
- 기계, 향공, 드론, 방산, 로봇, 자동차, 선박 등
※ 전력 분석기 최대 3ch / 전류센서 최대 200 A 측정 / DC Power Supply (최대 30 kW, 500 V, 180 A) 제공 가능
Project Information
44 kW 다이나모
44 kW 다이나모
- - 3축 조절
- - 모터, 인버터 성능 평가
- - 전압, 전류, 전력, 속도, 토크, 모터 효율 및 인버터 효율 측정 등
시험 가능 범위
- 시료 모터 기준 200 N·m, 10 000 r/min 이하
주요 시험 분야
- 기계, 향공, 드론, 방산, 로봇, 자동차, 선박 등
※ 전력 분석기 최대 3ch / 전류센서 최대 200 A 측정 / DC Power Supply (최대 30 kW, 500 V, 180 A) 제공 가능
Project Information
감속기 성능 측정 장비
감속기 성능 측정 장비
- - 고정밀 감속기 측정, 평가
- - 입·출력 속도, 토크, 회전 각도, 온도, 진동 측정
시험 가능 범위
- - 입력 측 20 N·m, 4000 r/min 이하
- - 출력 측 200 N·m, 300 r/min 이하
주요 시험 분야
- 로봇(산업, 협동, 정밀제어기기, 의료, 물류, 제조, 국방, 서비스 분야 등
소프트웨어
Project Information
모터다이나모 SW
전기 모터, 발전기 등 회전기기의 동력 성능을 평가하는 소프트웨어
주요기능
- Manual 토크 또는 속도 제어
- 토크 또는 속도의 패턴 제어
- 온도상승 시험(KS C IEC 60034-1 표준에 따름)
- N(속도)-T(토크) 커브 시험
Project Information
감속기 성능시험 SW
감속기의 동력 성능을 평가하는 소프트웨어
주요기능
- 백래쉬 측정
- 로스트 모션 측정
- 토크 강성 측정
- 각도 전달 오차 시험
- 무부하 운전 토크
- 무부하 기동토크
- 효율 측정 시험
Project Information
액추에이터 성능시험 SW
전기 모터와 감속기가 결합된 액추에이터의 동력 성능을 평가하는 소프트웨어
주요기능
- Manual 시험
- 토크센서 출력치 선형성 시험
- 토크 히스테리시스 시험
- 토크센서 반복성 시험
- 최대 제동 토크 시험
- 제동력 시험
- 정밀 위치제어 반복성 시험
- 위치제어 시 반복 정밀도 분석
Project Information
손실분리 SW
3상 유도전동기의 개별 손실 계산 및 데이터 분석, 진단 하는 소프트웨어
주요기능
- KS C IEC 60034-2-1:2008, 2014 표준을 사용하여 3상 유도전동기의 개별 손실 및 효율 측정
- 개별 손실 데이터 베이스 저장
- 개별 손실 데이터 분석 및 진단
- 효율의 측정불확도 산출
측정장비
Project Information
POWER METER(WT300E)
장비사양
- 입력최대채널수: 1~3 element
- 전력기본확도: ± 0.15%
- 측정주파수 대역: DC, 0.5 Hz ~ 100 kHz
- 전압레인지: 1.5, 3, 6, 10, 15, 30, 60, 100, 150, 300, 600, 1000 [V]
- 통신인터페이스: USB, GP-IB (/C1 opt.), Ethernet (/C7 opt.), VGA output (/V1)(opt.)
- 디스플레이크기: 5.7-inch TFT color LCD
- data update interval: 100 m/200 m/500 m/1/2/5 [S]
Project Information
POWER ANALYZER(WT1800E)
장비사양
- 입력최대채널수: 1~6 element
- 전력기본확도: ± 0.15%
- 주파수레인지: DC, 0.1 Hz~1 MHz
- 전압레인지: 1.5, 3, 6, 10, 15, 30, 60, 100, 150, 300, 600,1000 [V]
- 통신인터페이스: GP-IB, USB, Ethernet
- 디스플레이 크기: 8.4-inch XGA TFT color LCD
- data update interval: 50 m, 100 m, 200 m, 500 m, 1, 2, 5, 10, 20 [S]
Project Information
POWER ANALYZER(WT5000E)
장비사양
- 입력최대채널수: 7채널 모듈타입
- 전력기본확도: ± 0.0.%
- 통신인터페이스: USB(3.0), GP-IB, Ethernet
- 디스플레이: 10.1인치 WXGA 터치 스크린
Project Information
RECORDER(GM10)
장비사양
- 최대연결채널수: 싱글유닛 최대100CH / 멅티유닛 최대 420CH
- 통신인터페이스: USB, Ethernet, Bluetooth(옵션/C8)
Project Information
AC POWER SUPPLY(PCR Series)
장비사양
- PCR-WE/WE2 시리즈: 대용량 스마트 교류/직류 안정화 전원
- PCR-LE/LE2 시리즈: 고기능 교류 안정화 전원
- PCR-MA: PWM 인버터 방식을 채용한 컴팩트 교류전원
Project Information
DC POWER SUPPLY
장비사양
- PWR-01 시리즈: 컴팩트 와이드 레이지 직류전원
- 12개 모델: 출력전압 4개모델 (L, ML, MH, H) / 출력전력 3개모델 (400W, 800W, 1200W)
- PMX-Multi 시리즈: 컴팩트 다채널 직류전원
- PAT-T 시리즈: 고전압 대용량 스위칭 전원
Project Information
전자 부하기(PLZ 시리즈)
장비사양
- PLZ-5W 시리즈: 다기능 직류 전자부하장치
- PLZ-5WH(SR)시리즈: 고전압 대용량 스마트 RACK타입 직류 전자부하장치
- PLZ-4W/4WL/4WH 시리즈: 다기능/고속/고전압 전자 부하장치 (DC)
- PCZ-1000A: 교류 전자 부하장치 (AC)
Project Information
SAFETY TESTER(TOS Series)
장비사양
- TOS9300 시리즈: 고성능 전기 안전규격 멀티 시험기
- TOS5300 시리즈: AC/DC 내전압-절연저항 시험기
- TOS5200 시리즈: AC 내전압 시험기
- TOS7200 시리즈: 절연저항계
- TOS3200 시리즈: 누설전류 테스터
Project Information
iRAYPLE 7000 series code reader
25MP의 고해상도 카메라로 넓은 FOV에서 여러 코드를 동시에 인식 가능
종류
- - 해상도 25 MP, Global 셔터
- - 해상도 20 MP, Global/Rolling 셔터
특징
- - 99.9% 강력한 코드 판독 성능
- - 딥러닝 알고리즘 내장: 열악한 코드 판독도 가능
- - 업계 최고 25MP, 20MP 고해상도로 넓은 FOV:코드리더 대수 절감
- - 자동 설정 수행: One click training, Motor lens, Autofocus, Multi-parameter polling
Project Information
iRAYPLE 5000 series code reader
한 번의 클릭으로 자동 설정을 수행하는 범용 코드 리더
종류
- - 해상도 5 MP → 초점 거리 8,12,16,25 mm
- - 해상도 1.6 MP → 초점 거리 6,12,16,25 mm
특징
- - 99.9% 강력한 코드 판독 성능
- - 딥러닝 알고리즘 내장:열악한 코드 판독도 가능
- - 자동 설정 수행: One click training, Motor lens, Autofocus, Multi-parameter polling
- - 유연한 C마운트 렌즈 선택
Project Information
iRAYPLE 4000 series code reader
안정적인 코드 인식 성능을 달성하는 컴팩트한 코드 리더
종류
- - 해상도 1.3 MP, 초점 거리 7,12 mm, 통합 조명 디자인 : Red, White, Blue
특징
- - 99.9% 강력한 코드 판독 성능
- - 딥러닝 알고리즘 내장:열악한 코드 판독도 가능
- - 자동 설정 수행: One click training, Motor lens, Autofocus, Multi-parameter polling
- - 회전식 배선 인터페이스로 설치 공간 감소
Project Information
iRAYPLE 3000 series code reader
간편한 코드리딩이 가능한 초소형 바코드리더
종류
- - 1.2 MP, 초점 거리 6.7 mm
특징
- - 양방향 조명(Red & White) 및 컴팩트한 디자인
- - 소프트웨어 트리거, 외부 트리거 및 자유 실행을 포함한 다양한 작업 모드
- - 저렴한 가격
Project Information

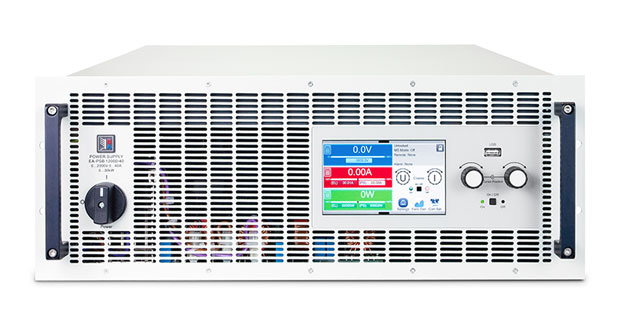

EA-PSB 양방향 DC 파워 서플라이 시리즈
장비사양
- 프로그래밍이 가능한 양방향 DC 전원 공급 장치
- 병렬 연결을 위한 마스터-슬레이브-버스
- 아날로그 및 USB 인터페이스
- Microprocessor (FPGA) controlled
- 컬러 터치 판넬 제어 장치
- 내부 저항 제어/li>
- 배너리 테스트 모드
- 임의 파형 발생기 및 자동차 시동 곡선
- 옵션 : 디지털, 프로그 방식 인터페이스 모듈
- SCPI 및 Modbus 프로토콜
- LabView VI 및 제어 소프트웨어
Project Information
EA-10000 시리즈
EA-PSB / PSI / ELR / PS
장비사양
- 180개 이상의 DC 전원 공급 장치 및 전자 부하 : 프로그래밍, 양방향, 재생
- 600W ~30kW의 프로그래밍 가능 출력 전력, 6A~1000A 출력 전류, 10V~2000V 출력 전압
- 96% 이상의 에너지 회수 능력
- 최대 1.92MW까지 출력 생성할 수 있는 EA-Power 랙에 최대 64대의 장치 병렬로 연결 가능
- Autoranging 기능 및 통합 함수 발생기를 사용한 효율적, 다양한 애플리케이션 테스트 요구에 대응 가능
- 균일한 장치와 PC 및 PLC에 대한 다양한 인터페이스로 쉽게 처리 가능
- 2U, 3U, 4U의 전원 폼 팩터로 제공
Project Information
EA-10000 산업용 시리즈
강력한 성능
- 60 kW 출력 6U 파워, 21가지 모델
- 30 kW 출력 4U 파워, 29가지 모델
- 특수 응용을 위한 50가지의 다양한 모델
강력한 랙 성능
- 300 kW 출력을 갖춘 시스템을 위한 42U의 19“ 랙
- 최대 13랙으로 구성된 단일 유닛과 각 60 kW 출력의 64 유닛
- 최대 3.84 MW의 고출력 용도
강력한 효율성
- 적은 수의 유닛으로 고출력 시스템 구성
- 작은 랙 공간
- 적은 운영 비용
Project Information
EA-EL / ELR DC 전자로드
장비사양
- 높은 전력 밀도와 프리미엄 기능
- 데스크탑, 타워 스타일, 19인치 랙 마운트로 제공
- 5인치 TFT 터치 패널 디스플레이
- 임의 파형 함수 발생기, 교환 가능한 디지털 인터페이스 제어 및 배터리 테스트, 광전지 시뮬레이션 및 MPP 추적을 위한 내장 테스트 루틴 제공
Project Information
소프트웨어 (EA 전원 제어)
장비사양
- 한 번에 최대 10개 장치에 대한 개별 원격 제어
- 실제 값 표시(U, I, P, R)
- 설정 값(U, I, P, R) 및 알람 임계값(OVP, OCP, OPP) 입력
- 원격 제어 on/off 설정, DC 입력/출력 on/off 설정
- 상태 (조절 모드, 알람, DC 입력/출력 조건)
- 명령 (SCPI 또는 ModBus)을 사용하여 장치의 모든 기능을 원격으로 제어
- Sequencing & Logging (반자동 테이블 제어 및 데이터 취득)
- 디지털 마스터-슬레이브 버스가 있는 시리즈에 대한 마스터-슬레이브 지원 (config, init, master는 시스템 범위를 보여줌)
- 멀티 제어 (구매 가능한 추가 기능)
- ELR 5000의 Function Generator 또는 Sequence Generator의 완전한 원격 제어 (구매 가능한 추가 기능)
- 그림 또는 CSV (구매 가능한 추가 기능)로 데이터 저장 기능을 사용하여 그래픽 생성 영역에서 실제값 및 설정값 시각화
- NET framework 및 USB 드라이버를 위한 설치 프로그램
- 데모 모드 (실제 장치의 연결 없이 모든 창 열기)
- 14일 시험 기간 (시험 라이센스 요청시)
Project Information
iRAYPLE 7000 series code reader
25MP의 고해상도 카메라로 넓은 FOV에서 여러 코드를 동시에 인식 가능
종류
- - 해상도 25 MP, 셔터 Global
- - 해상도 20 MP, 셔터 Global, Rolling
특징
- - 99.9% 강력한 코드 판독 성능
- - 딥러닝 알고리즘 내장: 열악한 코드 판독도 가능
- - 업계 최고 25MP, 20MP 고해상도로 넓은 FOV:코드리더 대수 절감
- - 자동 설정 수행: One click training, Motor lens, Autofocus, Multi-parameter polling
Project Information
iRAYPLE 5000 series code reader
한 번의 클릭으로 자동 설정을 수행하는 범용 코드 리더
종류
- - 해상도 5 MP → 초점 거리 8,12,16,25 mm
- - 해상도 1.6 MP → 초점 거리 6,12,16,25 mm
특징
- - 99.9% 강력한 코드 판독 성능
- - 딥러닝 알고리즘 내장:열악한 코드 판독도 가능
- - 자동 설정 수행: One click training, Motor lens, Autofocus, Multi-parameter polling
- - 유연한 C마운트 렌즈 선택
Project Information
iRAYPLE 4000 series code reader
안정적인 코드 인식 성능을 달성하는 컴팩트한 코드 리더
종류
- - 해상도 1.3 MP, 초점 거리 7,12 mm, 통합 조명 디자인 : Red, White, Blue
특징
- - 99.9% 강력한 코드 판독 성능
- - 딥러닝 알고리즘 내장:열악한 코드 판독도 가능
- - 자동 설정 수행: One click training, Motor lens, Autofocus, Multi-parameter polling
- - 회전식 배선 인터페이스로 설치 공간 감소
Project Information
iRAYPLE 3000 series code reader
간편한 코드리딩이 가능한 초소형 바코드리더
종류
- - 1.2 MP, 초점 거리 6.7 mm
특징
- - 양방향 조명(Red & White) 및 컴팩트한 디자인
- - 소프트웨어 트리거, 외부 트리거 및 자유 실행을 포함한 다양한 작업 모드
- - 저렴한 가격
